目前行動裝置用NAND Flash可分UFS及eMMC兩種規格，DIGITIMES Research觀察，隨著行動裝置讀取速度要求越來越高，eMMC5.1芯片傳輸速度逐漸無法滿足高階行動裝置儲存數據時的效能要求。UFS2.1芯片最高傳輸速度達11.6Gbps(1200MB/s)，eMMC5.1芯片則為3.2Gbps(400MB/s)，搭載UFS2.1規格的NAND Flash芯片將成為2017年高階智能型手機主流儲存趨勢。

UFS芯片目前由三星(Samsung)、海力士(SK Hynix)、東芝(Toshiba)供給，美光(Micron)預計2017年才開始陸續放量。在大廠2D/3D NAND Flash產能持續進行轉換，以及其他終端應用產品如SSD需求排擠效應等因素干擾下，2017年上半大廠在UFS芯片供給仍無法滿足高階行動裝置市場需求。

然2017年下半，三星、海力士、東芝及美光將積極投入UFS芯片量產布局，在大廠3D NAND Flash產能陸續開出后，配合制程良率逐步提升，預期UFS芯片市場滲透率預期可望提高，2018年UFS芯片也將持續向中低階行動裝置市場擴散。

eMMC/UFS提供行動裝置嵌入式儲存解決方案

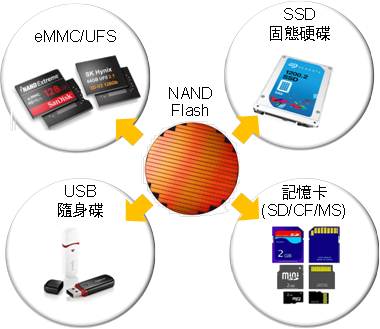

NAND Flash在各種終端產品的應用，以SSD、通訊產品、USB隨身碟及SD卡為主。其中在通訊產品應用部分，過去幾年受惠智能型手機對eMMC(Embedded Multi Media Card)芯片搭載儲存空間的快速成長，eMMC芯片對NAND Flash強烈需求，成為驅動全球NAND Flash市場成長不可缺少動能來源之一。

數據源：DIGITIMES Research，2017/5

eMMC為MMC協會于2007年針對手機或平板計算機等行動裝置產品所制訂的NAND Flash內存規格，UFS(Universal Flash Storage)為JEDEC于2011年時針對行動裝置產品所發布的NAND Flash內存標準規格。

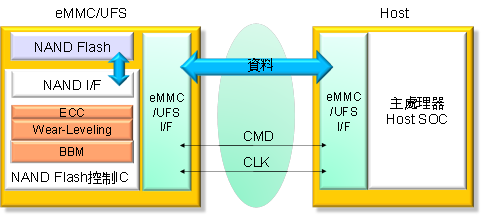

無論是eMMC還是UFS芯片，兩者皆為嵌入式的非揮發性內存，結構包含NAND Flash及NAND Flash控制IC。eMMC與UFS透過BGA封裝，將NAND Flash及NAND Flash控制芯片封裝為一顆高度整合的單一芯片，封裝后的芯片可滿足行動裝置產品體積輕薄、更能達到減少零組件面積的要求。

而主處理器(Host Processor)藉eMMC/UFS 通訊接口就可傳輸指令，不需針對錯誤檢查校正(ECC)、平均抹寫儲存區塊技術(Wear-Leveling)、故障區塊管理(BBM)等內存演算進行調校設計，因為這部分多由eMMC/UFS芯片內部控制IC完成，對行動裝置廠商而言，最大利基為可有效降低研發成本、加速自家產品上市時間。

數據源：東芝，DIGITIMES Research整理，2017/5

UFS 2.1串行接口大幅提升行動裝置傳輸及功耗表現

DIGITIMES Research觀察，eMMC芯片傳輸帶寬范圍可從200MB/s到400MB/s，從接口類型來看，eMMC芯片過去透過并行接口(Parallel Interface)，提升接口傳輸速率及帶寬的方式，對于當前智能型手機4K高畫質影像傳輸、播放及錄制及AR/VR等功能要求，已逐漸不敷使用。

JEDEC為因應上述行動裝置處理大量數據時代的到來，于2015年重新制定新一代NAND Flash儲存規格UFS 2.0。

UFS 2.0芯片使用的傳輸接口為高速串行接口，透過全雙工模式，接收發送數據可以同時進行、同時進行讀寫操作，支持指令隊列，在讀取速度與耗電量表現更加優異。

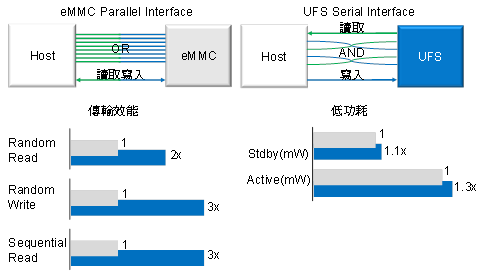

eMMC與UFS芯片讀/寫接口與特性比較

注：灰色為eMMC；深藍色為UFS。
數據源：JEDEC，DIGITIMES Research整理，2017/5

從JEDEC公布的UFS 2.0芯片規格來看，UFS 2.0芯片大幅突破eMMC 5.0芯片帶寬限制，接口帶寬最高達1200MB/s，較eMMC 5.0芯片提升3倍。2016年3月JEDEC針對儲存數據傳輸安全性等問題，再提出UFS 2.1規格，接口速率的規格較UFS 2.0仍為一致。

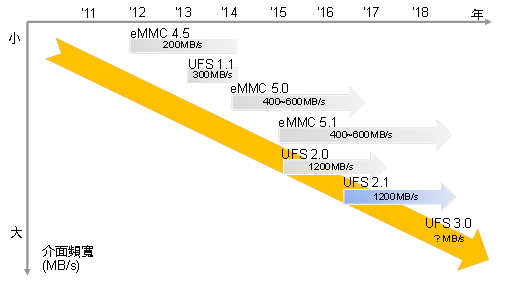

eMMC與UFS芯片規格標準發布時程

注：橫軸時間為JEDEC公布芯片規格標準時間，每個規格開頭為公布時間點，底紋表示持續時間。
數據源：JEDEC，DIGITIMES Research整理，2017/5

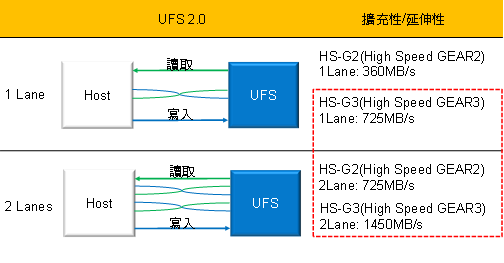

UFS 2.0 NAND Flash讀寫速度標準有HS-G2(High speed GEAR2)及HS-G3(High speed GEAR3)兩種。

HS-G2 1Lane最高讀寫速度為2.9Gbps(約360MB/s)，與eMMC 5.1相比沒有太大優勢，換言之，商業化產品沒有太大競爭優勢。然HS-G2 2Lane與HS-G3 1Lane、HS-G3 2Lane傳輸速度分別可達725MB/s、1.45GB/s，適合應用在4K影片傳輸、播放及錄制及AR/VR等功能要求，相較eMMC 5.0就有更優異的效能表現。

在2017年搭載高容量的3D TLC NAND Flash陸續問市后，UFS 2.0規格結合3D TLC NAND Flash在傳輸性能及容量上的優勢將會更為顯著。

UFS芯片規格類型與理論最高傳輸速度

數據源：JEDEC、美光，DIGITIMES Research整理，2017/5

大廠UFS 2.１產品布局以三星、海力士較為領先

DIGITIMES Research觀察，搭載3D NAND Flash 的UFS芯片目前以韓廠三星發展腳步最快，2015年三星便推出128GB 3D NAND UFS 2.0芯片，隨著3D NAND Flash漸成主流，日廠東芝、韓廠SK海力士、美廠美光2016年也積極追趕三星3D NAND發展進度，推動在3D NAND Flash導入自家UFS芯片發展應用。

三星基于領先各廠的3D NAND技術，2016年依舊率先推出容量達256GB的3D NAND Flash UFS 2.0/2.1芯片，最高順序讀取及寫入速度分別達850MB/s和260MB/s，2017年推測可能持續推出64層的3D NAND Flash UFS 2.1芯片。

海力士2015年推出的 UFS 2.0芯片最初是基于15nm NAND Flash制程技術，目前提供32GB/64GB的容量。順序讀寫速度分別為780MB/s和160MB/s。2016年推出的 UFS2.1芯片是基于自家3D-V2 技術32層的3D NAND Flash制程技術，提供32GB/64GB/128GB的容量，順序讀取速度達800MB/s，順序寫入速度達200MB/s。

東芝2016年下半推出的 UFS 2.1產品最初也是基于15nm NAND Flash制程技術，提供32GB到128GB的容量。順序讀寫速度分別為850MB/s和180MB/s。2017年預計也將陸續量產搭載3D NAND Flash 的UFS 2.1芯片。

美光因3D NAND Flash量產時程較為落后，間接影響自家UFS產品上市進度，預計搭載32層3D NAND Flash的UFS 2.1產品可在2017年開始陸續量產出貨。

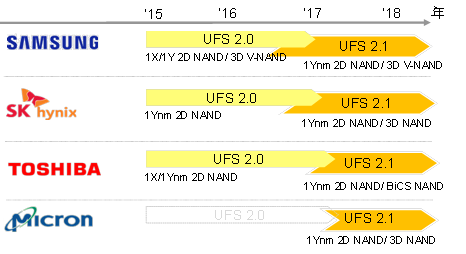

大廠UFS芯片與自家2D/3D NAND Flash發展時程

注：橫軸時間為各廠UFS芯片推出時間。
數據源：各公司，DIGITIMES Research整理，2017/5

UFS需求持續成長　市場比重預估年增１倍

目前市面UFS 2.X規格的NAND Flash產能主要由三星、海力士、東芝供應，美光預計下半年才會放量。在2D/3D NAND Flash產能持續進行轉換、64層3D NAND Flash量產良率仍待提升、以及其他終端應用產品需求排擠效應下，目前UFS 2.X規格的NAND Flash產能仍無法滿足手機市場需求。

然配合2017年三星、SK海力士、美光、東芝積極擴產NAND Flash及投入UFS 2.1產品量產布局，下半年在更多3D NAND產能開出后，UFS供需緊俏情況應可獲得部分緩解。DIGITIMES Research預估2017年UFS在行動裝置市場比重可增加1倍至20%。

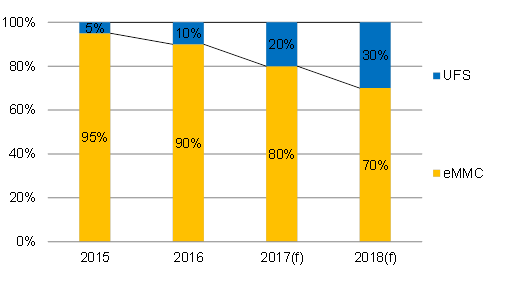

2015~2018年全球行動裝置市場UFS/eMMC比重變化及預測

數據源：DIGITIMES Research，2017/5

結語

2017年4月華為剛發表上市的高階智能型手機P10手機因采用UFS 2.X與eMMC 5.X不同傳輸規格的NAND Flash，UFS與eMMC NAND Flash芯片所造成的效能差異引起不少關注。

DIGITIMES Research觀察，由于UFS 2.X以及eMMC 5.X級別產品在傳輸規格上有明顯差距，在讀取傳輸大量數據文件時，采用UFS傳輸規格的NAND Flash擁有低延遲、反應速度快等優點．2017年各家旗艦級機種應用處理器(Application Processor)對UFS傳輸規格的NAND Flash支持，將加速高階行動裝置NAND Flash市場由eMMC向UFS移動。

配合大廠3D NAND Flash產能陸續開出后，UFS芯片市場滲透率預期可提高，預料2018年開始UFS芯片會逐漸向中低階行動裝置市場擴散，整體行動裝置、平板等市場占有率，可望提升到3成比重，漸成未來市場主流規格。
